产品描述

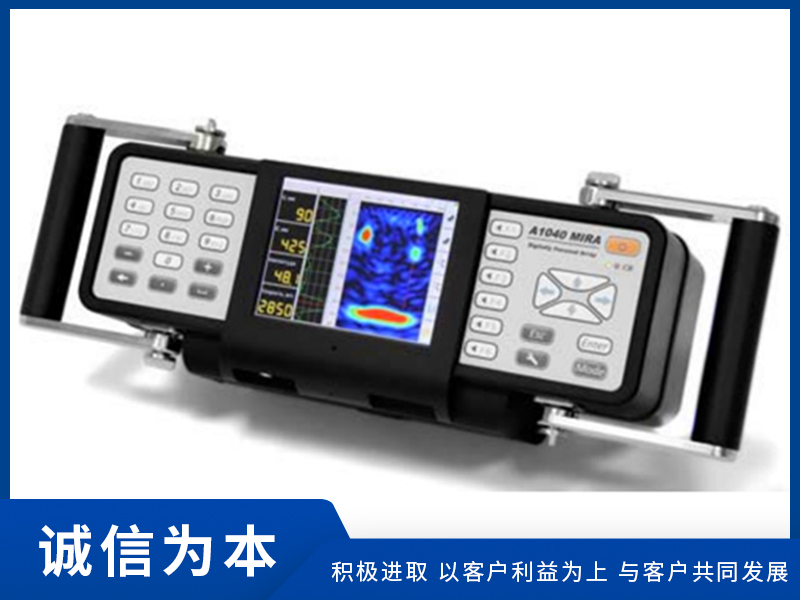

MIRA基于超声波收发技术，是采用干点接触阵列天线向混凝土内发射剪切波，勘察混凝土体内部缺陷的设备。
产品应用
探测灌浆孔道中的空洞
分层检测、钢筋检测
探测混凝土构件中的空洞和蜂巢
探测隧道衬砌或路面下的空洞
原理及特性
天线由4×12个干点换能器阵列和一个控制单元组成，换能器为信号发射和接收装置，可发生短周期脉冲。上图显示每次测量时获得的66条射线路径， 天线与计算机一体封装， 每点采集和处理数据的时间不超过3秒。
- 干点接触换能器激发的剪切波主频为25-85 kHz之间可调节
- 使用干点换能器组成的阵列天线，可在每次测量快速采集
- 使用合成孔径聚焦技术分析超声波旅行时间，实时重建2D断面图像
- MIRA 采集的实时传输到计算机，3D 可视化软件允许对重建的内部结构进行切片显示
实例

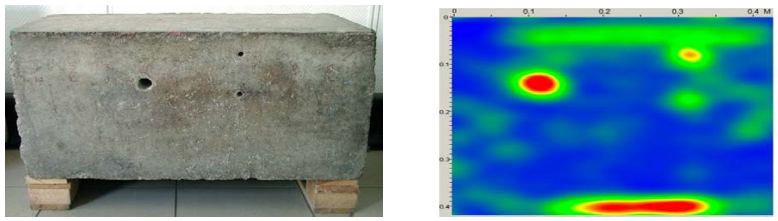

该测试对象是一块钻有3个孔洞的混凝土块，MIRA天线在混凝土块顶面沿孔洞延展方向进行扫描，三个孔洞在图像中清晰可见，底部的红色条带是混凝土块底面的反射。因为射线路径是倾斜的。
